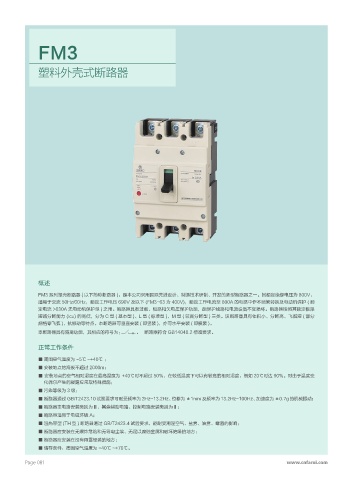

Page 90 - 浙江法瑞电力设备有限公司（低压）
P. 90
FM3
塑料外壳式断路器
概述
FM3 系列塑壳断路器 ( 以下简称断路器 )，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为 800V，
适用于交流 50Hz/60Hz，额定工作电压 690V 及以下 (FM3-63 为 400V)，额定工作电流至 800A 的电路中作不频繁转换及电动机保护 ( 额
定电流 >630A 无电动机保护型 ) 之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。断路器按照其额定极限
短路分断能力 (Icu) 的高低，分为 C 型 ( 基本型 )、L 型 ( 标准型 )、M 型 ( 较高分断型 ) 三类。该断路器具有体积小、分断高、飞弧短 ( 部分
规格零飞弧 )、抗振动等特点。本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
本断路器具有隔离功能，其相应的符号为： 。 断路器符合 GB14048.2 标准要求。
正常工作条件
■ 周围空气温度为 -5℃ ~+40℃ ；
■ 安装地点的海拔不超过 2000m；
■ 安装地点的空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%。对由于温度变
化偶尔产生的凝露应采取特殊措施；
■ 污染等级为 3 级；
■ 断路器通过 GB/T2423.10 试验要求可耐受频率为 2Hz~13.2Hz、位移为 ±1mm 及频率为 13.2Hz~100Hz、加速度为 ±0.7g 的机械振动；
■ 断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
■ 断路器适用于电磁环境 A；
■ 湿热带型 (TH 型 ) 断路器通过 GB/T2423.4 试验要求，能耐受潮湿空气、盐雾、油雾、霉菌的影响；
■ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
■ 断路器应安装在没有雨雪侵袭的地方；
■ 储存条件：周围空气温度为 -40℃ ~+70℃。
Page 081 www.cnfarui.com
