FM1

塑料外壳式断路器

内部构件

电动操作机构

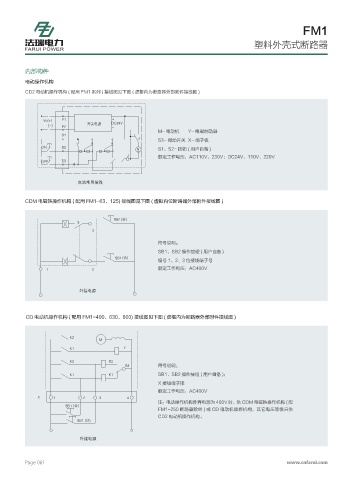

CD2 电动机操作机构 ( 配用 FM1 系列 ) 接线图见下图 ( 虚框内为断路器外部附件接线图 )

7D 1 %$ 7
1 ᐬڟ⩡⎼
M- 电动机 Y- 电磁制动器
4
S3- 微动开关 X- 端子板
0/ 4
/ S1、S2- 按钮 ( 用户自备 )
+ 额定工作电压：AC110V、230V；DC24V、110V、220V
0'' 4

ϐ≭፤⩔ᣑ㏫

CDM 电磁铁操作机构 ( 配用 FM1-63、125) 接线图见下图 ( 虚框内位断路器外部附件接线图 )

4# ܲ
4

符号说明：
SB1、SB2 操作按钮 ( 用户自备 )
4# ऴ
编号 1、2、3 位接线端子号
额定工作电压：AC400V

โᣑ⩡⎼

CD 电动机操作机构 ( 配用 FM1-400、630、800) 接线图见下图 ( 虚框内为断路器外部附件接线图 )

,
.
, :

, ,
4 符号说明：
, , SB1、SB2 操作按钮 ( 用户自备 )；
X 接线端子排
额定工作电压：AC400V
9
注：电动操作机构外界电源为 400V 时，供 CDM 电磁铁操作机构 ( 配
4# ऴ
FM1-250 断路器除外 ) 或 CD 电动机操作机构，其它电压等级只供
CD2 电动机操作机构。
4# ܲ

โᣑ⩡⎼
