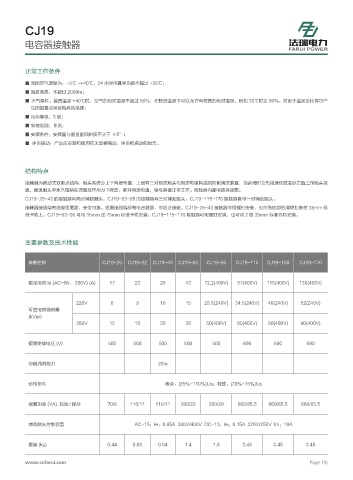

CJ19

电容器接触器

正常工作条件

■ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
■ 海拔高度：不超过 2000m；
■ 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施；
■ 污染等级：3 级；
■ 安装类别：Ⅲ类；
■ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
■ 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

结构特点

接触器为直动式双断点结构，触头系统分上下两层布置，上层有三对限流触头与限流电阻构成的抑制涌流装置，当合闸时它先接通经数毫秒之后工作触头接
通，限流触头中永久磁块在弹簧反作用力下释放，断开限流电阻，使电容器正常工作。接触器内部电路连接图。
CJ19-25~43 的接触器有两对辅助触头，CJ19-63~95 的接触器有三对辅助触头。CJ19-115~170 接触器自带一对辅助触头。
接触器接线端有绝缘罩覆盖，安全可靠。线圈接线端标有电压数据，可防止接错。CJ19-25~43 接触器可用螺钉安装，也可借底部的滑块扣装在 35mm 标
准卡轨上。CJ19-63~95 可用 35mm 或 75mm 标准卡轨安装。CJ19-115~170 接触器可用螺钉安装，也可用 2 根 35mm 标准导轨安装。

主要参数及技术性能

参数名称 CJ19-25 CJ19-32 CJ19-43 CJ19-63 CJ19-95 CJ19-115 CJ19-150 CJ19-170

额定电流 Ie (AC-6b， 380V) (A) 17 23 29 43 72.2(400V) 87(400V) 115(400V) 130(400V)

220V 6 9 10 15 28.8(240V) 34.5(240V) 46(240V) 52(240V)
可控电容器容量
(kVar)
380V 12 18 20 30 50(400V) 60(400V) 80(400V) 90(400V)

额定绝缘电压 (V) 500 500 500 500 500 690 690 690

抑制涌流能力 20Ie

动作条件 吸合：(85%~110%)Us；释放：(20%~75%)Us

线圈功率 (VA) 起动 / 保持 70/8 110/11 110/11 200/20 200/20 660/85.5 660/85.5 660/85.5

辅助触头控制容量 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A

重量 (kg) 0.44 0.63 0.64 1.4 1.5 3.45 3.45 3.45
