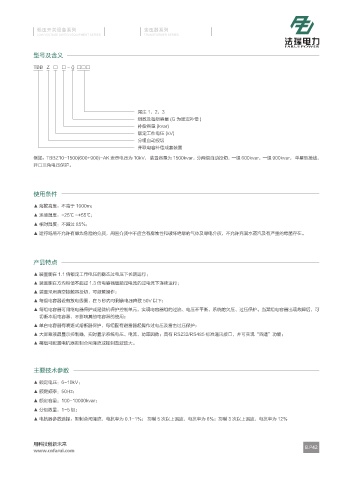

型号及含义

TBB Z □ □ - () □□□

尾注 1，2，3
组数及每组容量 (G 为固定补偿 )
补偿容量 (kvar)
额定工作电压 (kV)
分组自动投切
并联电容补偿成套装置

例如：TBBZ10-1500(600+900)-AK 表示电压为 10kV， 装置容量为 1500kvar，分两组自动投切，一组 600kvar，一组 900kvar， 单星型接线，
开口三角电压保护。

使用条件

▲ 海拔高度：不高于 1000m；
▲ 环境温度：-25℃ ~+55℃；
▲ 相对湿度：不超过 85％；
▲ 运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。

产品特点

▲ 装置能在 1.1 倍额定工作电压的稳态过电压下长期运行；
▲ 装置能在方均根值不超过 1.3 倍电容器组额定电流的过电流下连续运行；
▲ 装置采用真空接触器投切，可频繁操作；
▲ 每组电容器设有放电线圈，在 5 秒内可剩余电压降致 50V 以下；
▲ 每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可
切断本组电容器，不影响其他电容器的使用；
▲ 单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护；
▲ 大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有 RS232/RS485 标准通讯接口，并可实现“四遥”功能；
▲ 每组可配置电抗器抑制合闸涌流或抑制谐波放大。

主要技术参数

▲ 额定电压：6-10kV；
▲ 额定频率：50Hz；
▲ 额定容量：100-10000kvar；
▲ 分组数量：1-5 组；
▲ 电抗器参数选择：抑制合闸涌流，电抗率为 0.1-1％； 抑制 5 次以上谐波，电抗率为 6％；抑制 3 次以上谐波，电抗率为 12％
