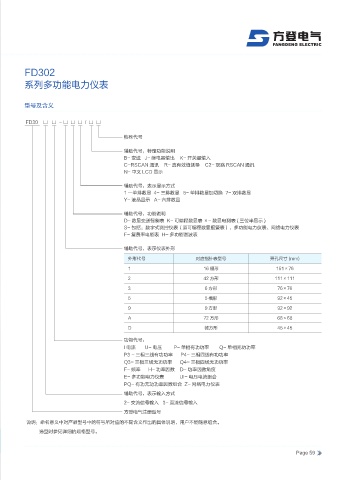

FD302

系列多功能电力仪表

型号及含义

FD30 □ □ - □ □ □ / □ □

特殊代号

辅助代号，特定功能说明
B- 变送 J- 继电器输出 K- 开关量输入
C-RSCAN 通讯 R- 真有效值测量 C2- 双路 RSCAN 通讯
N- 中文 LCD 显示

辅助代号，表示显示方式
1 一单排数显 4- 三排数显 5- 单排数显加切换 7- 双排数显
Y- 液晶显示 A- 六排数显

辅助代号，功能说明
D- 数显变送智能表 K- 可编程数显表 ×- 数显电测表 ( 三位半显示 )
S- 包括：数字式测控仪表（原可编程数显报警表）、多功能电力仪表、网络电力仪表
F- 复费率电能表 H- 多功能谐波表

辅助代号，表示仪表外形
外形代号 对应指针表型号 开孔尺寸 (mm)
1 16 槽形 151×76
2 42 方形 111×111
3 6 方形 76×76

5 5 槽形 92×45
9 9 方形 92×92
A 72 方形 68×68
D 微方形 45×45
功能代号：
I 电流 U- 电压 P- 单相有功功率 Q- 单相无功功率
P3 - 三相三线有功功率 P4- 三相四线有功功率
Q3- 三相三线无功功率 Q4- 三相四线无功功率
F- 频率 H- 功率因数 D- 功率因数角度
E- 多功能电力仪表 UI- 电压电流组合
PQ- 有功无功功率因数组合 Z- 网络电力仪表
辅助代号，表示输入方式
2- 交流信号输入 3- 直流信号输入
方登电气注册型号
说明：命名意义中对产品型号中的符号所对应的不同含义作出的具体说明，用户不能随意组合。
选型时参见详细的规格型号。
