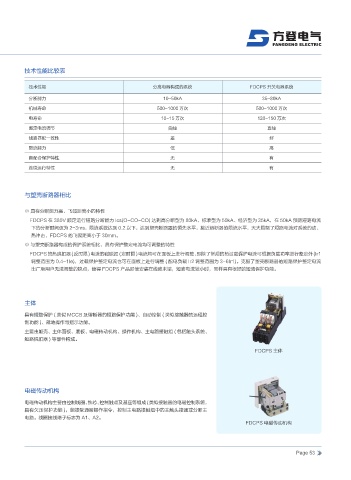

技术性能比较表

技术性能 分离电器构成的系统 FDCPS 开关电器系统

分断能力 10~50kA 35~80kA
机械寿命 500~1000 万次 500~1000 万次
电寿命 10~15 万次 120~150 万次
整定电流调节 曲线 直线
线路匹配一致性 差 好
限流能力 低 高
自配合保护特性 无 有

连续运行特性 无 有

与塑壳断路器相比

◎ 具有分断能力高、飞弧距离小的特性
FDCPS 在 380V 额定运行短路分断能力 Ics(O-CO-CO) 达到高分断型为 80kA、标准型为 50kA、经济型为 35kA，在 50kA 预期短路电流
下的分断时间仅为 2-3ms，限流系数达到 0.2 以下，达到塑壳断路器的领先水平，接近熔断器的限流水平，大大限制了短路电流对系统的动、
热冲击，FDCPS 的飞弧距离小于 30mm。
◎ 与塑壳断路器构成的保护系统相比，具有保护整定电流均可调整的特性
FDCPS的热脱扣器(反时限)电流的磁脱扣(定时限)电流均可在面板上进行调整，即除了常规的热过载保护电流可根据负载功率进行整定外(Ir1
调整范围为 0.4~1Ie)，过载保护整定电流也可在面板上进行调整 ( 配电负载 Ir2 调整范围为 3-6Ir1)。克服了塑壳断路器的短路保护整定电流
出厂后用户无法调整的缺点，使得 FDCPS 产品即使安装在线路末端，短路电流较小时，同样具有很好的短路保护功能。

主体

具有短路保护 ( 类似 MCCB 及熔断器的短路保护功能 )、自动控制 ( 类似接触器的远程控
制功能 )、就地操作与指示功能。
主要由躯壳、主体面板、底板、电磁传动机构、操作机构、主电路接触组 ( 包括触头系统、
短路脱扣器 ) 等部件构成。

FDCPS 主体

电磁传动机构

电磁传动机构主要由控制线圈、铁芯、控制触点及基座等组成(类似接触器的电磁控制系统，
具有欠压保护功能 )，能接受通断操作指令，控制主电路接触组中的主触头接通或分断主
电路。线圈接线端子标志为 A1、A2。
FDCPS 电磁传动机构
