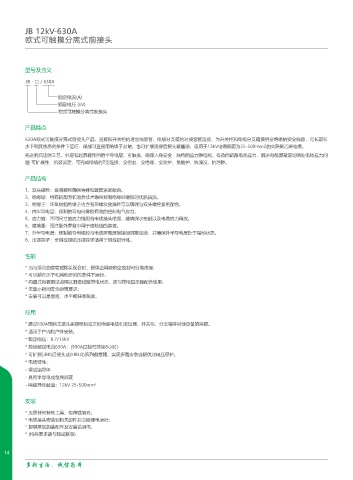

Page 18 - 多本电气有限公司（2020）

JB 12kV-630A
欧式可触摸分离式前接头

型号及含义
JB - □ / 630A

额定电流(A)
额定电压 (kV)
欧式可触摸分离式前接头

产品特点

630A欧式可触摸分离式前接头产品，直接和开关柜的进出线套管，电缆分支箱的对按套管连接，为开关柜和电缆分支箱提供全绝缘的安全线路，可长期在
水下和其他恶劣条件下运行．尾部可直接用绝缘子封堵，也可扩展连接后接头避雷器，适用于12kV电缆截面为25-500mm2的交联聚乙烯电缆。
先进的后注射工艺，外层有起屏蔽作用的半导电层，可触摸，确保人身安全．独特的应力锥结构，有效的疏散电场应力，解决电缆屏蔽层切断处电场应力问
题-可扩展性，拆装灵活，可完成电缆的T型连接、全密封、全绝缘、全防护、免维护、抗淹没、抗污秽。

产品结构
1、双头螺栓：金属螺栓确保导体和套管紧密配合。
2、绝缘层：特有的配方和混合技术确保预制绝缘硅橡胶的优质品质。
3、绝缘子：环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合。
4、内半导电层：预制的导电硅橡胶有效的控制电气应力。
5、应力锥：不同尺寸的应力锥配合电缆接头使用，能确保水密封以及电缆应力释放。
6、接地眼：预注到外屏蔽中用于接地线的连接。
7、外半导电层：预制的导电橡胶与电缆屏蔽层搭接使屏蔽连续，并确保外半导电层处于接地状态。
8、压接端子：全铜或铜铝压接端子适用于铜或铝导体。

性能

* 当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接；
* 可长期在水下和其他恶劣的条件下运行；
* 内置式电容测试点用以测定线路带电状态，须与带电显示器配合使用；
* 无最小相间安全距离要求；
* 安装可以是垂直、水平或任意角度。

应用

* 通过630A预制式接头实现单相或三相绝缘电缆和变压器、开关柜、分支箱等其他设备的连接。
* 适用于户内和户外安装。
* 额定电压：8.7/15kV
* 持续额定电流630A；(900A过载可持续8小时）
* 可扩展(JBK)后接头或(HBLQ)系列避雷器，实现多路安装或提供过电压保护。
* 电缆特性：
- 铜或铝导体
- 具有半导电或金属屏蔽
- 电缆导体截面：12kV 25-500mm 2

安装
* 无需任何特殊工具，包带或填充；
* 电缆接头安装到相关部件后立即通电运行；
* 提供常规的装配件及安装说明书。
* (特殊要求请与我司联系)
