电缆桥架系列
CABLE TRAY SERIES

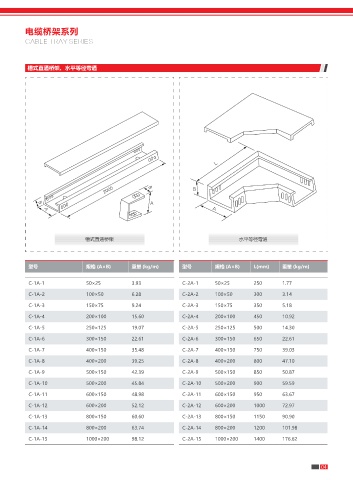

槽式直通桥架、水平等径弯通

-

# #

"
#
"
"

槽式直通桥架 水平等径弯通

型号 规格 (A×B) 重量 (kg/m) 型号 规格 (A×B) L(mm) 重量 (kg/m)

C-1A-1 50×25 3.93 C-2A-1 50×25 250 1.77
C-1A-2 100×50 6.28 C-2A-2 100×50 300 3.14

C-1A-3 150×75 9.24 C-2A-3 150×75 350 5.18
C-1A-4 200×100 15.60 C-2A-4 200×100 450 10.92
C-1A-5 250×125 19.07 C-2A-5 250×125 500 14.30

C-1A-6 300×150 22.61 C-2A-6 300×150 650 22.61
C-1A-7 400×150 35.48 C-2A-7 400×150 750 39.03
C-1A-8 400×200 39.25 C-2A-8 400×200 800 47.10

C-1A-9 500×150 42.39 C-2A-9 500×150 850 50.87
C-1A-10 500×200 45.84 C-2A-10 500×200 900 59.59
C-1A-11 600×150 48.98 C-2A-11 600×150 950 63.67

C-1A-12 600×200 52.12 C-2A-12 600×200 1000 72.97
C-1A-13 800×150 60.60 C-2A-13 800×150 1150 90.90
C-1A-14 800×200 63.74 C-2A-14 800×200 1200 101.98

C-1A-15 1000×200 98.12 C-2A-15 1000×200 1400 176.62

04
