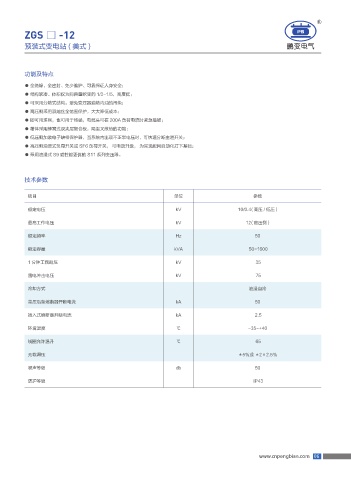

ZGS □ -12

预装式变电站 ( 美式 )

功能及特点

● 全绝缘、全密封、免少维护、可靠保证人身安全；
● 结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低；
● 可采用分箱式结构，避免变压器油箱内油的污染；
● 高压侧采用双熔丝全范围保护，大大降低成本；
● 即可用环网，也可用于终端，电缆头可在 200A 负荷电流时紧急插拔；
● 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
● 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
● 高压侧油浸式负荷开关或 SF6 负荷开关， 可电动升级， 为实现配网自动化打下基础；
● 采用油浸式 S9 或性能更优的 S11 系列变压器。

技术参数

项目 单位 参数
额定电压 kV 10/0.4( 高压 / 低压 )

最高工作电压 kV 12( 高压侧 )

额定频率 Hz 50

额定容量 kVA 50-1600

1 分钟工频耐压 kV 35

雷电冲击电压 kV 75

冷却方式 油浸自冷
高压后备熔断器开断电流 kA 50

插入式熔断器开断电流 kA 2.5

环境温度 ℃ -35~+40

线圈允许温升 ℃ 65

无载调压 ±5％或 ±2×2.5％
噪声等级 db 50

防护等级 IP43
