HIGH VOLTAGE COMPLETE
SWITCHGEAR SERIES
高压成套开关设备系列

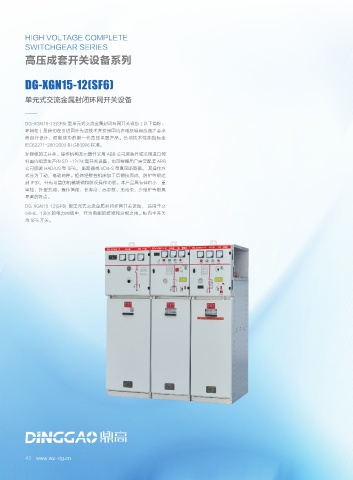

DG-XGN15-12(SF6)

单元式交流金属封闭环网开关设备

DG-XGN15-12(SF6) 型单元式交流金属封闭环网开关设备 ( 以下简称：
环网柜 ) 是我们在引进国外先进技术并按照国内农电及城网改造之要求
而自行设计、研制成功的新一代高压电器产品。各项技术性能指标全
IEC62271-200:2003 和 GB3906 标准。
环网柜的主开关、操作机构及元器件采用 ABB 公司原装件或采用进口部
件国内组装生产的 SFL-12/24 型开关设备，也可根据用户需要配装 ABB
公司原装 HAD/US 型 SF6。 断路器或 VD4-S 型真空断路器。 其操作方
式分为手动，电动两种。柜体经数控机床加工后铆接而成，防护等级达
到 IP3X，并有可靠的机械联锁和防误操作功能。本产品具有体积小、重
量轻、外型美观、操作简便、长寿命、高参数、无污染、少维护等极具
显著的特点。
DG-XGN15-12(SF6) 型单元式交流金属封闭环网开关设备， 适用于交
50Hz、12kV 的电力网络中，作为电能的接受和分配之用。柜内主开关
为 SF6 开关。
