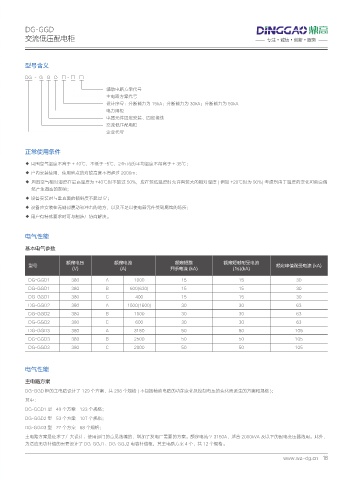

DG-GGD
交流低压配电柜 专注 • 诚信 • 创新 • 服务

型号含义

DG - G G D □ - □ □
辅助电路方案代号
主电路方案代号
设计序号：分断能力为 15kA；分断能力为 30kA；分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜
企业代号

正常使用条件

◆ 周围空气温度不高于 + 40℃，不低于 -5℃，24h 内的平均温度不得高于 + 35℃；
◆ 户内安装使用，使用地点的海拔高度不得超过 2000m；
◆ 周围空气相对湿度在最高温度为 +40℃时不超过 50%，应在较低温度时允许有较大的相对湿度 ( 例如 +20℃时为 90%) 考虑到由于温度的变化可能会偶
然产生凝露的影响；
◆ 设备安装时与垂直面的倾斜度不超过 5°；
◆ 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所；
◆ 用户有特殊要求时可与制造厂协商解决。

电气性能

基本电气参数

额定电压 额定电流 额定短路 额定短时耐受电流
型号 额定峰值耐受电流 (kA)
(V) (A) 开断电流 (kA) (1s)(kA)
DG-GGD1 380 A 1000 15 15 30
DG-GGD1 380 B 600(630) 15 15 30
DG-GGD1 380 C 400 15 15 30
DG-GGD2 380 A 1500(1600) 30 30 63
DG-GGD2 380 B 1000 30 30 63
DG-GGD2 380 C 600 30 30 63
DG-GGD3 380 A 3150 50 50 105
DG-GGD3 380 B 2500 50 50 105
DG-GGD3 380 C 2000 50 50 105

电气性能

主电路方案
DG-GGD 柜的主电路设计了 129 个方案，共 298 个规格 ( 不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格 )；
其中：
DG-GGD1 型 49 个方案 123 个规格；
DG-GGD2 型 53 个方案 107 个规格；
DG-GGD3 型 27 个方案 68 个规格；
主电路方案是征求了广大设计、使用部门的意见选编的，增加了发电厂需要的方案。额定电流至 3150A，适合 2000kVA 及以下的配电变压器选用。此外，
为适应无功补偿的需要设计了 DG-GGJ1、DG-GGJ2 电容补偿柜，其主电路方案 4 个，共 12 个规格。
