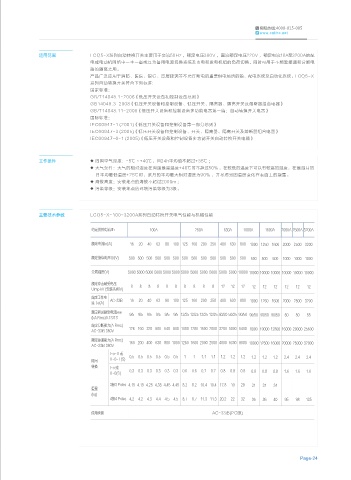

适用范围 LCQ5-X系列自动转换开关主要用于交流50Hz ，额定电压380V ，直流额定电压220V ，额定电流16A至3200A的配
电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。同时可用于不频繁接通和分断电
路的隔离之用。
产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。LCQ5-X
系列自动转换开关符合下列标准:
国家标准：
GB/T14048.1-2006《低压开关设备和控制设备总则》
GB14048.3-2008《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》
GB/T14048.11-2008《低压开关设备和控制设备多功能电器第一篇：自动转换开关电器》
国际标准：
IEC60947-1 (2001)《低压开关设备和控制设备第一部分总则》
IEC60947-3 (2005)《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》
IEC60947-6-1 (2005)《低压开关设备和控制设备多功能开关自动转换开关电器》

工作条件 ◆ 周围空气温度：-5℃ ~+40℃，且24h平均值不超过+35℃ ;
◆ 大气条件：大气的相对湿度在周围最高温度+40℃时不超过50% ，在较低的温度下可以有较高的湿度，在最湿月的
月平均最低温度+25℃时，该月的平均最大相对湿度为90% ，并考虑到因温度变化在表面上的凝露。
◆ 海拔高度：安装地点的海拔不超过2000m ;
◆ 污染等级：安装地点的环境污染等级为3级。

主要技术参数 LCQ5-X-100~3200A系列自动转换开关电气性能与机械性能

约定发热电流Ith 100A 250A 630A 1000A 1600A 2000A 2500A 3200A

额定电流In(A) 16 20 40 63 80 100 125 160 200 250 400 630 800 1000 1250 1600 2000 2500 3200

额定绝缘电压Ui(V) 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 500 1000 1000 1000

介质强度(V) 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 5000 10000 10000 10000 10000 10000 10000 10000
额定冲击耐受电压 8 8 8 8 8 8 8 8 8 8 12 12 12
Uimp kV (安装类别IV) 12 12 12 12 12 12
额定工作电
流丨e(A) AC-33iB 16 20 40 63 80 100 125 160 200 250 400 630 800 1000 1250 1600 2000 2500 3200
额定短时耐受电流lew 9/5 9/5 9/5 9/5 9/5 9/5 12/25 12/25 12/25 12/25 40/20 50/25 90/50 90/50 90/50 90/50
(kA Rms)0.1S/1S 50 50 55
额定分断能力(A Rms)
AC-33iB 380V 128 160 320 500 640 800 1000 1280 1600 2000 3200 5000 6400 8000 10000 12800 16000 20000 25600
额定接通能力(A Rms) 160 200 400 630 800 1000 1250 1600 2000 2500 4000 6300 8000 10000 12500 16000 20000 25000 32000
LCQ5-X AC-33iB 380V
I-o- II 或 0.5 0.5 0.5 0.5 0.5 0.5 1 1 1.1 1.1 1.2 1.2 1.2
PC级 双电源自动转换开关系列 时间 II -0- I (S) 1.2 1.2 1.2 2.4 2.4 2.4
转换 I-o 或
II -0(S) 0.3 0.3 0.3 0.3 0.3 0.3 0.6 0.6 0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 1.6 1.6 1.6
LC Q 5 X
3极3 Poles 4.15 4.15 4.25 4.35 4.45 4.45 8.2 8.2 10.4 10.4 17.8 19 28 31 31 34
重量
(kg)
4扱4 Poles 4.2 4.2 4.3 4.4 4.5 4.5 8.7 8.7 11.3 11.3 20.2 22 32 36 36 40 95 98 135

企业代号 双电源自动 设计序号 约定发热电流 X 型 极数3、4 使用类别 AC-33iB(PC级)
转换开关
