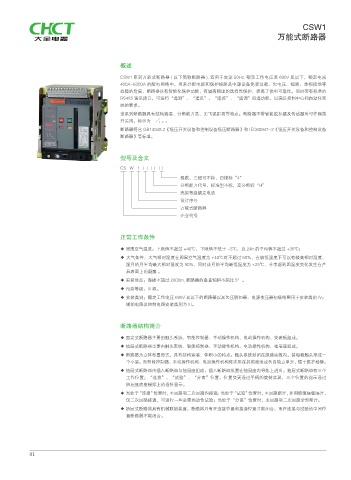

CSW1
万能式断路器

概述

CSW1 系列万能式断路器 ( 以下简称断路器 ), 适用于交流 50Hz, 额定工作电压至 690V 及以下，额定电流
400A-6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等
故障的危害，断路器具有智能化保护功能，有较高精度的选择性保护，提高了供电可靠性。同时带有标准的
RS485 通讯接口，可进行“遥测”、“遥讯”、“遥控”、“遥调”四遥功能，以满足控制中心和自动化系
统的要求。
该系列断路器具有结构紧凑、分断能力高、无飞弧距离等特点。断路器不带智能脱扣器及传感器时可作隔离
开关用，标示为 。
断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备
断路器》等标准。

型号及含义

CS W 1 □ □ □
极数，三极可不标，四极标“4”
分断能力代号，标准型不标，高分断标“H”
壳架等级额定电流
设计序号
万能式断路器
企业代号

正常工作条件

◆ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均值不超过 +35℃；
◆ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高相对湿度，
湿月的月平均最大相对湿度为 90%，同时该月的平均最低温度为 +25℃，并考虑到因温度变化发生在产
品表面上的凝露 。
◆ 安装地点：海拔不超过 2000m, 断路器的垂直倾斜不超过 5°。
◆ 污染等级：III 级。
◆ 安装类别：额定工作电压 690V 及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别 IV；
辅助电路及控制电路安装类别为 III。

断路器结构简介

◆ 固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
◆ 抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
◆ 断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头形成一
个小室。而智能控制器、手动操作机构、电动操作机构依次排在其前面形成各自独立单元，便于维护检修。
◆ 抽屉式断路器由插入断路器与抽屉座组成，插入断路器放置在抽屉座内导轨上进出。抽屉式断路器有三个
工作位置：“连接”、“试验”、“分离”位置，位置变更通过手柄的旋转实现，三个位置的指示通过
抽屉座底座横梁上的指针显示。
◆ 当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断开，并用绝缘隔板隔开，
仅二次回路接通，可进行一些必要的动作试验；当处于“分离”位置时，主回路和二次回路全部断开。
◆ 抽屉式断路器具有机械联锁装置，断路器只有在连接位置和接通位置才能闭合，而在连接与试验的中间位
置断路器不能闭合。
