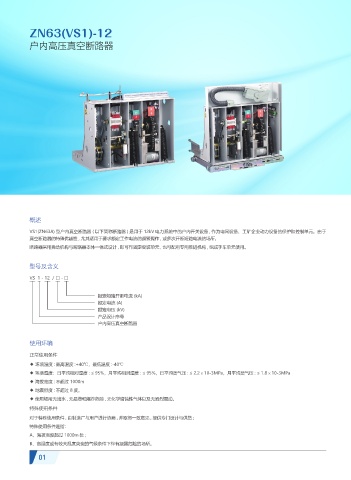

ZN63(VS1)-12
户内高压真空断路器
概述
VS1(ZN63A) 型户内真空断路器 ( 以下简称断路器 ) 是用于 12kV 电力系统中的户内开关设备 , 作为电网设备、工矿企业动力设备的保护和控制单元。由于
真空断路器的特殊优越性 , 尤其适用于要求额定工作电流的频繁操作 , 或多次开断短路电流的场所。
断路器采用操动机构与断路器本体一体式设计 , 即可作固定安装单元 , 也可配用专用推进机构 , 组成手车单元使用。
型号及含义
VS 1 - 12 / □ - □
额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
产品设计序号
户内高压真空断路器
使用环境
正常使用条件
◆ 环境温度 : 最高温度 :+40℃，最低温度 :-40℃
◆ 环境湿度：日平均相对湿度 : ≤ 95%，月平均相对湿度 : ≤ 95%，日平均蒸气压 : ≤ 2.2×10-3MPa，月平均蒸气压 : ≤ 1.8×10-3MPa
◆ 海拔高度 : 不超过 1000m
◆ 地震烈度 : 不超过 8 度。
◆ 使用场所无滴水 , 无易燃和爆炸危险 , 无化学腐蚀性气体以及无剧烈震动。
特殊使用条件
对于特殊使用条件 , 由制造厂与用户进行协商 , 并取得一致意见 , 提供专门设计与供货 ;
特殊使用条件是指：
A、海拔高度超过 1000m 处 ;
B、高湿度或有较大湿度突变的气候条件下伴有凝露危险的场所。
01
