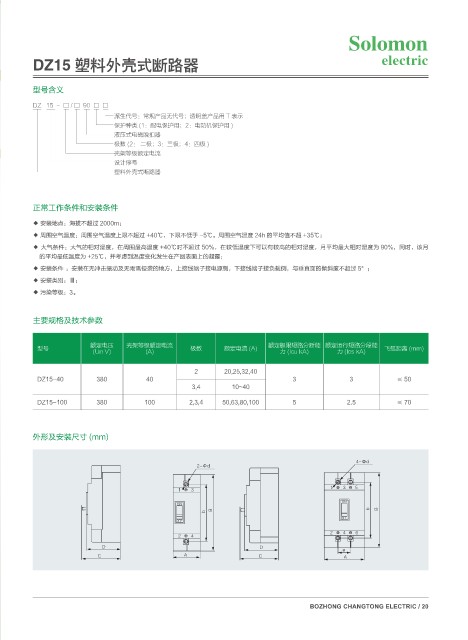

DZ15 塑料外壳式断路器 FMFDUSJD
型号含义
DZ 15 - □ / □ 90 □ □
派生代号：常规产品无代号；透明盖产品用 T 表示
保护种类 (1：配电保护用；2：电动机保护用 )
液压式电磁脱扣器
极数 (2： 二极；3：三极；4：四极 )
壳架等级额定电流
设计序号
塑料外壳式断路器
正常工作条件和安装条件
◆ 安装地点：海拔不超过 2000m；
◆ 周围空气温度：周围空气温度上限不超过 +40℃，下限不低于 -5℃。周围空气温度 24h 的平均值不超 +35℃；
◆ 大气条件：大气的相对湿度，在周围最高温度 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，月平均最大相对湿度为 90%，同时，该月
的平均最低温度为 +25℃，并考虑到温度变化发生在产品表面上的凝露；
◆ 安装条件 ：安装在无冲击振动及无雨雪侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，与垂直面的倾斜度不超过 5°；
◆ 安装类别：Ⅲ；
◆ 污染等级：3。
主要规格及技术参数
额定电压 壳架等级额定电流 额定极限短路分断能 额定运行短路分段能
型号 极数 额定电流 (A) 飞弧距离 (mm)
(Un V) (A) 力 (Icu kA) 力 (Ics kA)
2 20,25,32,40
DZ15-40 380 40 3 3 ≤ 50
3,4 10~40
DZ15-100 380 100 2,3,4 50,63,80,100 5 2.5 ≤ 70
外形及安装尺寸 (mm)
E
E
0/
0/
C # C #
0''
0''
% % B
$ " $ "
