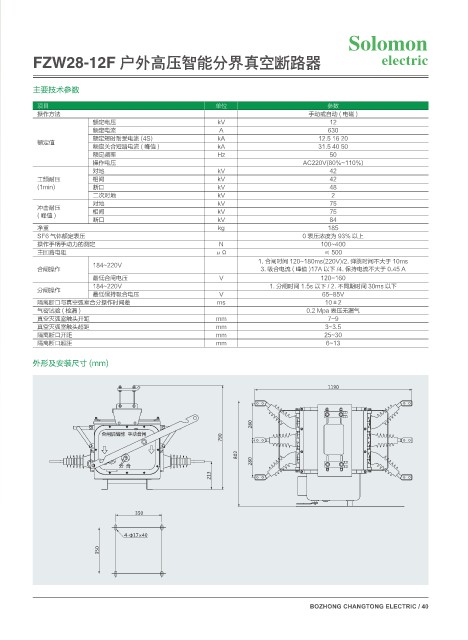

FZW28-12F 户外高压智能分界真空断路器 FMFDUSJD

主要技术参数
项目 单位 参数
操作方法 手动或自动 ( 电磁 )
额定电压 kV 12
额定电流 A 630
额定短时耐受电流 (4S) kA 12.5 16 20
额定值
额定关合短路电流 ( 峰值 ) kA 31.5 40 50
额定频率 Hz 50
操作电压 AC220V(80%~110%)
对地 kV 42
工频耐压 相间 kV 42
(1min) 断口 kV 48
二次对地 kV 2
对地 kV 75
冲击耐压 相间 kV 75
(峰值)
断口 kV 84
净重 kg 185
SF6 气体额定表压 0 表压浓度为 93% 以上
操作手柄手动力的测定 N 100~400
主回路电阻 μΩ ≤ 500
1. 合闸时间 120~180ms(220V)/2. 弹跳时间不大于 10ms
184~220V
合闸操作 3. 吸合电流 ( 峰值 )17A 以下 /4. 保持电流不大于 0.45 A
最低合闸电压 V 120-160
184~220V 1. 分闸时间 1.5s 以下 / 2. 不同期时间 30ms 以下
分闸操作
最低保持吸合电压 V 65~85V
隔离断口与真空弧室合分操作时间差 ms 10±2
气密试验 ( 检漏 ) 0.2 Mpa 表压无漏气
真空灭弧室触头开距 mm 7~9
真空灭弧室触头超距 mm 3~3.5
隔离断口开距 mm 25~30
隔离断口超距 mm 6~13

外形及安装尺寸 (mm)

33;2

4:2
୮䵞୴ࠎ㡣 ᦱ਎୮䵞
9;2

:24
६ ୮ 4:2
435

572

6/ƚ39¸62
572
