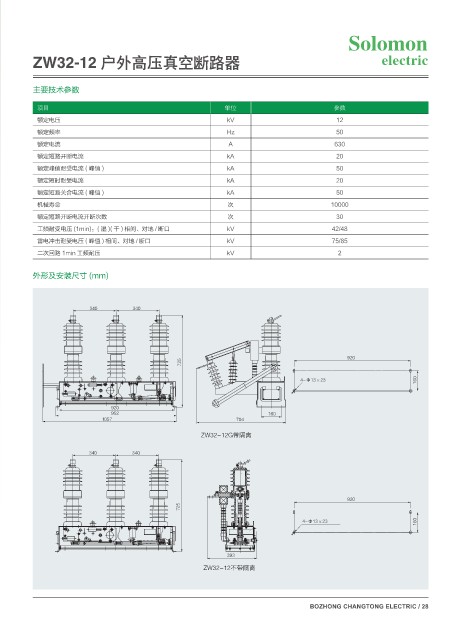

ZW32-12 户外高压真空断路器 FMFDUSJD

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定短路开断电流 kA 20
额定峰值耐受电流 ( 峰值 ) kA 50
额定短时耐受电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
机械寿命 次 10000
额定短路开断电流开断次数 次 30
工频耐受电压 (1min)：( 湿 )( 干 ) 相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2

外形及安装尺寸 (mm)

œ f

;8 (ࣛᬥሎ

œ f

;8 ʿࣛᬥሎ
