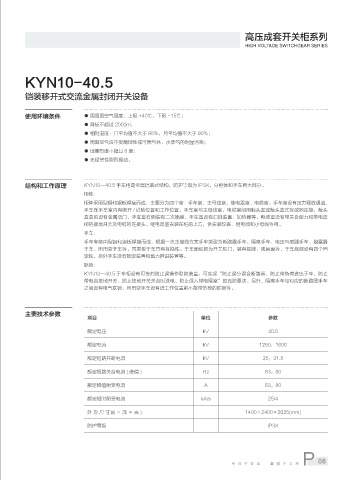

高压成套开关柜系列
HIGH VOLTAGE SWITCHGEAR SERIES

KYN10-40.5

铠装移开式交流金属封闭开关设备

使用环境条件 ● 周周围空气湿度：上限 +40℃，下限 -15℃；
● 海拔不超过 2000m；
● 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
● 周围空气应不受腐蚀性或可燃气体、水蒸气的明显污染；
● 地震烈度不超过 8 度；
● 无经常性剧烈振动。

结构和工作原理 KYN10—40.5 手车柜是金属铠装式结构，防护等级为 IP3X，分柜体和手车两大部分。
柜体：
柜体采用型钢和钢板焊接而成，主要分为四个室：手车室，主母线室、继电器室、电缆室。手车室设有压力释放通道，
手车在手车室内有断开 / 试验位置和工作位置，手车室与主母线室、电缆室间用触头盒或触头盒式互感器连接，触头
盒盒前设有金属活门，手车室右侧装有二次插座，手车室设有识别装置、加热器等。电缆室设有带关合能力和带电监
视的接地开关及电缆的连接头。继电器室安装在柜前上方，供安装仪表、继电器和小母线等用。
手车：
手车车架由型钢和钢板焊接而成，根据一次主接线方案手车类型为断路器手车、隔离手车、电压互感器手车、避雷器
手车、所用变手车等，同类型手车具有互换性。手车面板即为开关柜门，装有铭牌、观察窗等，手车底部设有四个固
定轮，另外手车设有锁定装置和省力推进装置等。
联锁：
KYN10—40.5 手车柜设有可靠的防止误操作联锁装置，可实现“防止误分误合断路器、防止带负荷进出手车、防止
带电合接地开关、防止接地开关关合时送电、防止误入带电隔室”的五防要求。另外，隔离手车与对应的断路器手车
之间设有电气联锁，所用变手车设有进工作位置前不能带负荷的联锁等。

主要技术参数
项目 单位 参数

额定电压 kV 40.5

额定电流 kV 1250，1600

额定短路开断电流 kV 25，31.5

额定短路关合电流 ( 峰值 ) Hz 63，80
额定峰值耐受电流 A 63，80

额定短时耐受电流 kA/s 25/4

外形尺寸(宽×深×高) 1400×2400×2625(mm)

防护等级 IP3X
