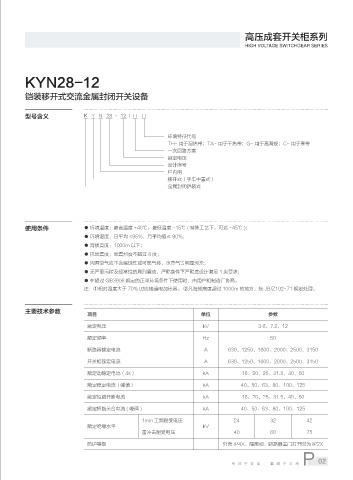

高压成套开关柜系列
                                                                                    HIGH VOLTAGE SWITCHGEAR SERIES





          KYN28-12

          铠装移开式交流金属封闭开关设备



          型号含义               K   Y   N   28  -  12  /  □   □


                                                          环境特征代号
                                                          TH- 用于湿热带;TA- 用于干热带;G- 用于高海拔;C- 用于寒带
                                                          一次回路方案
                                                          额定电压
                                                          设计序号
                                                          户内用
                                                          移开式(手车中置式)
                                                          金属封闭铠装式






          使用条件               ● 环境温度:最高温度 +40℃,最低温度 -15℃ ( 特殊工艺下,可达 -45℃ );
                             ● 环境湿度:日平均 <95%.月平均值≤ 90%;
                             ● 海拔高度:1000m 以下;
                             ● 抗地震度;地震烈度不超过 8 度;
                             ● 周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染;
                             ● 无严重污秽及经常性的剧烈震动,严酷条件下严酷度设计满足 1 类要求;
                             ● 在超过 GB3906 规定的正常环境条件下使用时,由用户和制造厂协商。
                             注:①相对湿度大于 70% 时应接通电加热器。 ②凡海拔高度超过 1000m 的地方,按 JB/Z102-71 规定处理。



          主要技术参数
                              项目                                     单位                     参数
                              额定电压                                   kV                 3.6,7.2,12
                              额定频率                                   Hz                     50

                              断路器额定电流                                 A       630、1250、1600、2000、2500、3150

                              开关柜额定电流                                 A       630、1250、1600、2000、2500、3150
                              额定动稳定电流(4s)                            kA            16、20、25、31.5、40、50
                              额定稳定电流(峰值)                             kA           40、50、63、80、100、125

                              额定短路开断电流                               kA            16、20、25、31.5、40、50
                              额定短路关合电流 ( 峰值 )                        kA           40、50、63、80、100、125

                                                 1min 工频耐受电压                    24          32          42
                              额定绝缘水平                                 kV
                                                 雷冲击耐受电压                        40          60          75

                              防护等级                                          外壳 IP4X、隔离间、断路器室门打开时为 IP2X
