Page 64 - 浙江彼岸电气有限公司(样本)

变压器系列
Transformer series www.b-port.cn

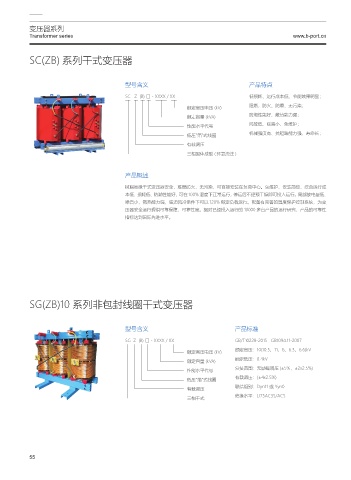

SC(ZB) 系列干式变压器

型号含义 产品特点

SC Z (B) □ - XXXX / XX 低损耗、运行成本低，节能效果明显 ;
额定高压电压 (kV) 阻燃，防火、防爆、无污染；
额定容量 (kVA) 防潮性能好、散热能力强；
性能水平代号 局放低、噪音小、免维护；
低压“箔”式线圈 机械强度高、抗短路能力强、寿命长 ;
有载调压
三相固体成型 ( 环氧浇注 )

产品概述

树脂绝缘干式变压器安全，难燃防火，无污染，可直接安装在负荷中心。免维护、安装简便，综合运行成
本低、损耗低、防潮性能好，可在 100% 湿度下正常运行，停运后不经预干燥即可投入运行。局部放电量低、
噪音小，散热能力强，强迫风冷条件下可以 120% 额定负载运行。配备有完善的温度保护控制系统，为变
压器安全运行提供可靠保障，可靠性高。据对已经投入运行的 10000 多台产品的运行研究，产品的可靠性
指标达到国际先进水平。

SG(ZB)10 系列非包封线圈干式变压器

型号含义 产品标准
SG Z (B) □ - XXXX / XX GB/T10228-2015 GB1094.11-2007

额定高压电压 (kV) 额定高压：10(10.5、11、6、6.3、6.6)kV
额定低压：0.4kV
额定容量 (kVA)
分接范围：无励磁调压 (±5%，±2x2.5%)
性能水平代号
低压“箔”式线圈 有载调压：(±4x2.5%)
有载调压 联结组别：Dyn11 或 Yyn0
三相干式 绝缘水平：LI75AC35/AC5

55
