智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

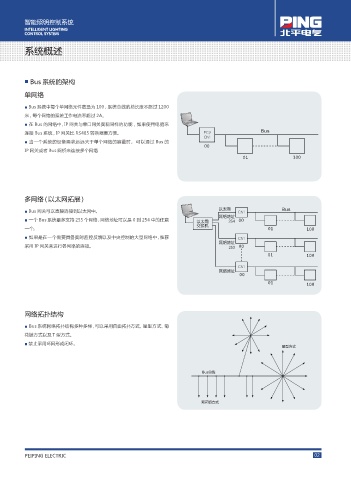

系统概述

■ Bus 系统的架构

单网络
■ Bus 系统中每个单网络元件数量为 100 , 系统总线的总长度不超过 1200
米 , 每个网络的系统工作电流不超过 2A。
■ 在 Bus 的网络中，IP 网关与串口网关实现同样的功能 , 如果使用电脑来
连接 Bus 系统 , IP 网关比 RS485 转换器更方便。 Bus
■ 当一个系统的设备需求远远大于单个网络的容量时， 可以通过 Bus 的

IP 网关或者 Bus 网桥来连接多个网络

多网络（以太网拓展）

■ Bus 网关可以直接连接到以太网中。 Bus
■ 一个 Bus 系统最多支持 255 个网络，网络地址可以是 0 到 254 中的任意
一个。
■ 如果是在一个需要具备实时监控反馈以及中央控制的大型网络中，推荐
采用 IP 网关来进行各网络的连接。

网络拓扑结构

■ Bus 系统网络拓扑结构多种多样，可以采用自由拓扑方式、星型方式、菊
花链方式以及 T 型方式。
■ 禁止采用环网形成闭环。
