智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

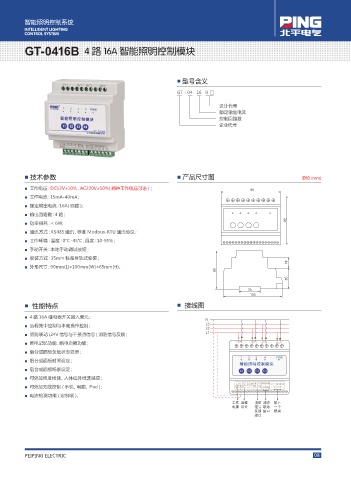

GT-0416B 4 路 16A 智能照明控制模块

■ 型号含义

GT - 04 16 B□

设计代号
额定输出电流
控制回路数
企业代号

■ 技术参数 ■ 产品尺寸图 单位 (mm)

■ 工作电压：DC12V±10%，AC220V±10%( 两种工作电压可选）；
■ 工作电流：15mA-40mA；
■ 额定输出电流：16A( 回路 );
■ 输出回路数：4 路；
■ 功率损耗：＜ 6W;
■ 通讯方式：RS485 通讯，标准 Modbus-RTU 通讯协议；
■ 工作环境：温度：0℃ -45℃，湿度：10-95%；
■ 手动开关：本地手动调试按钮；
■ 安装方式：35mm 标准导轨式安装；

■ 外形尺寸：90mm(L)×100mm(W)×65mm(H)。

■ 性能特点 ■ 接线图

■ 4 路 16A 继电器开关输入单元；
/
■ 远程集中控制与本地操作控制； -
-
■ 消防联动 (24V 信号与干接点信号 ) 消防信号反馈 ; -
■ 断电记忆功能，断电自锁功能；
■ 后台或面板负载状态显示；
108
■ 后台或面板时间设定；
ᇆିᅶૼ॥ᇅଆॶ
■ 后台或面板场景设定；
, , , ,
■ 可外加照度检测、人体红外微波感应；
- / ঳ ध ቆ (/% ๖ ζ ԥ ๖᫸ ๖᫸ ஜ૵ԯ
ԯ
■ 可外加无线控制 ( 手机、电脑、iPad )； "$ 7 * ᫸ Ձ ᯟ 7 (/% 7("#
■ 电流检测功能 ( 定制项 )。
ࢹͺ ᤉር ๖᫸ ๖᫸ ଋʼ
ႂຸ ঳С ζՁ ᐎҮ ʶ˓
ԥᯟ ଋԯ ഴڰ
ଋԯ

PEIPING ELECTRIC 08
