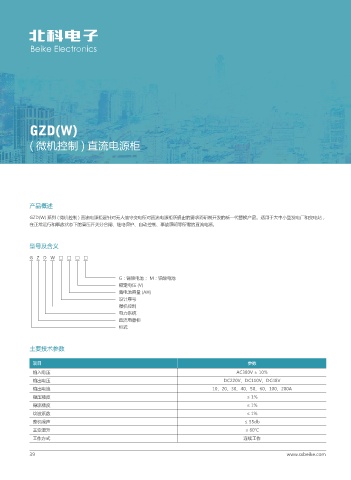

GZD(W)

( 微机控制 ) 直流电源柜

产品概述

GZD(W) 系列 ( 微机控制 ) 直流电源柜是针对无人值守变电所对直流电源柜所提出的要求而研制开发的新一代替换产品。适用于大中小型发电厂和变电站，
在正常运行和事故状态下的高压开关分合闸、继电保护、自动控制、事故照明等所需的直流电源。

型号及含义

G Z D W □ □ □ □

G：镉镍电池； M：铅酸电池
额定电压 (V)
蓄电池容量 (AH)
设计序号
微机控制
电力系统
直流电器柜
柜式

主要技术参数

项目 参数
输入电压 AC380V ± 10%
输出电压 DC220V、DC110V、DC48V
输出电流 10、20、30、40、50、60、100、200A
稳压精度 ≤ 1%
稳流精度 ≤ 1%
纹波系数 ≤ 1%
整机噪声 ≤ 55db
主变温升 ≤ 60℃
工作方式 连续工作
