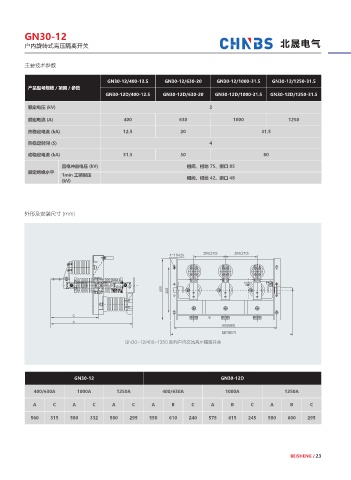

GN30-12

户内旋转式高压隔离开关 北晟电气

主要技术参数

GN30-12/400-12.5 GN30-12/630-20 GN30-12/1000-31.5 GN30-12/1250-31.5
产品型号规格 / 项目 / 参数
GN30-12D/400-12.5 GN30-12D/630-20 GN30-12D/1000-31.5 GN30-12D/1250-31.5
额定电压 (kV) 2

额定电流 (A) 400 630 1000 1250

热稳定电流 (kA) 12.5 20 31.5
热稳定时间 (S) 4

动稳定电流 (kA) 31.5 50 80
雷电冲击电压 (kV) 相间、相地 75、断口 85
额定绝缘水平
1min 工频耐压 相间、相地 42、断口 48
(kV)

外形及安装尺寸 (mm)

9

$
"

GN30-12/400~1250 系列户内交流高压隔离开关

GN30-12 GN30-12D
400/630A 1000A 1250A 400/630A 1000A 1250A

A C A C A C A B C A B C A B C

560 315 580 332 580 295 550 610 240 575 615 245 580 600 295

BEISHENG / 23
