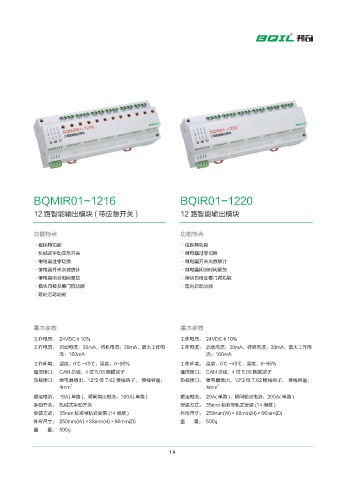

BQMIR01-1216                                      BQIR01-1220

             12 路智能输出模块 ( 带应急开关 )                              12 路智能输出模块



             功能特点                                              功能特点
             ·磁保持功能                                            ·磁保持功能
             ·机械式手动应急开关                                        ·继电器过零切换
             ·继电器过零切换                                          ·继电器开关次数统计
             ·继电器开关次数统计                                        ·继电器闭合时间累加
             ·继电器闭合时间累加                                        ·模块自检及看门狗功能
             ·模块自检及看门狗功能                                       ·延时启动功能
             ·延时启动功能





             基本参数                                              基本参数
             工作电压: 24VDC±10%                                   工作电压: 24VDC±10%
             工作电流: 启动电流:30mA,待机电流:30mA,最大工作电                   工作电流: 启动电流:30mA,待机电流:30mA,最大工作电
                     流:160mA                                            流:160mA
             工作环境: 温度:0℃ ~45℃,湿度:0~95%                         工作环境: 温度:0℃ ~45℃,湿度:0~95%
             通信接口: CAN 总线,4 位 5.08 插拔端子                        通信接口: CAN 总线,4 位 5.08 插拔端子
             负载接口: 继电器输出,12*2 位 7.62 接线端子, 接线容量:               负载接口: 继电器输出,12*2 位 7.62 接线端子, 接线容量:
                                                                            2
                         2
                     4mm                                                4mm
             额定电流: 16A( 单路 ),瞬间输出电流:160A( 单路 )                 额定电流: 20A( 单路 ),瞬间输出电流:200A( 单路 )
             手动开关: 机械式手动开关                                     安装方式: 35mm 标准导轨式安装 (14 模数 )
             安装方式: 35mm 标准导轨式安装 (14 模数 )                       外形尺寸: 250mm(W)×88mm(H)×66mm(D)
             外形尺寸: 250mm(W)×88mm(H)×66mm(D)                    重       量: 500g
             重       量: 500g
