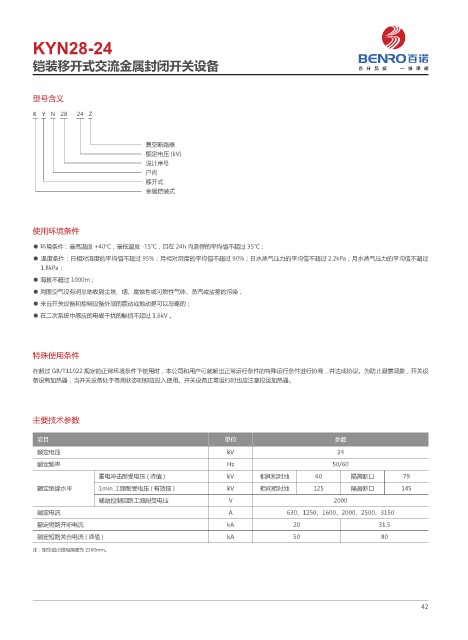

KYN28-24

铠装移开式交流金属封闭开关设备

型号含义

K Y N 28 - 24 Z

真空断路器
额定电压 (kV)
设计序号
户内
移开式
金属铠装式

使用环境条件

● 环境条件：最高温度 +40℃，最低温度 -15℃，且在 24h 内测得的平均值不超过 35℃；
● 温度条件：日相对湿度的平均值不超过 95%；月相对湿度的平均值不超过 90%；日水蒸气压力的平均值不超过 2.2kPa；月水蒸气压力的平均值不超过
1.8kPa；
● 海拔不超过 1000m；
● 周围空气没有明显地收到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；
● 来自开关设备和控制设备外部的震动或地动是可以忽略的；
● 在二次系统中感应的电磁干扰的幅值不超过 1.6kV 。

特殊使用条件

在超过 GB/T11022 规定的正常环境条件下使用时，本公司和用户可就超出正常运行条件的特殊运行条件进行协商，并达成协议。为防止凝露现象，开关设
备设有加热器，当开关设备处于备用状态时即应投入使用。开关设备正常运行时也应注意投运加热器。

主要技术参数

项目 单位 参数
额定电压 kV 24
额定频率 Hz 50/60
雷电冲击耐受电压 ( 峰值 ) kV 相间相对地 60 隔离断口 79
额定绝缘水平 1min 工频耐受电压 ( 有效值 ) kV 相间相对地 125 隔离断口 145
辅助控制回路工频耐受电压 V 2000
额定电流 A 630、1250、1600、2000、2500、3150
额定短路开断电流 kA 20 31.5
额定短路关合电流 ( 峰值 ) kA 50 80
注：架空进出线柜深度为 2360mm。

42
