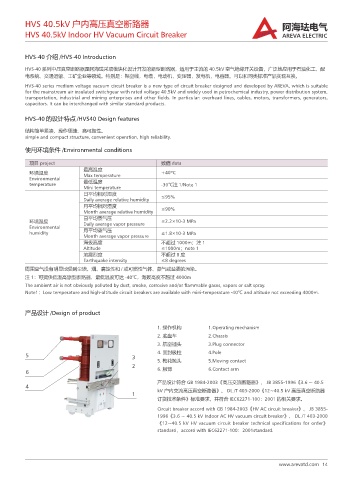

HVS 40.5kV 户内高压真空断路器 ୚ࡢ䚕ࣔࠩ
HVS 40.5kV Indoor HV Vacuum Circuit Breaker AREVA ELECTRIC

HVS-40 介绍 /HVS-40 Introduction

HVS-40 系列中压真空断路器是阿海珐采取模块化设计开发的新型断路器，适用于主流的 40.5kV 空气绝缘开关设备，广泛地应用于石油化工、配
电系统、交通运输、工矿企业等领域。特别是：架空线，电缆，电动机，变压器，发电机，电容器。可以和同类标准产品实现互换。
HVS-40 series medium voltage vacuum circuit breaker is a new type of circuit breaker designed and developed by AREVA, which is suitable
for the mainstream air insulated switchgear with rated voltage 40.5kV and widely used in petrochemical industry, power distribution system,
transportation, industrial and mining enterprises and other fields. In particular: overhead lines, cables, motors, transformers, generators,
capacitors. It can be interchanged with similar standard products.

HVS-40 的设计特点 /HVS40 Design features

结构简单紧凑、操作便捷、高可靠性。
simple and compact structure, convenient operation, high reliability.

使用环境条件 /Environmental conditions

项目 project 数值 data
最高温度
环境温度 Max temperature +40ºC
Environmental
temperature 最低温度 -30℃注 1/Note 1
Mini temperature
日平均相对湿度 ≤95%
Daily average relative humidity
月平均相对湿度
Month average relative humidity ≤90%
日平均蒸气压
环境湿度 Daily average vapor pressure ≤2.2×10-3 MPa
Environmental 月平均蒸气压
humidity ≤1.8×10-3 MPa
Month average vapor pressure
海拔高度 不超过 1000m；注 1
Altitude ≤1000m；note 1
地震烈度 不超过 8 度
Earthquake intensity ≤8 degrees
周围空气没有明显地受到尘埃、烟、腐蚀性和 / 或可燃性气体、蒸气或盐雾的污染。
注 1：可提供低温高原型断路器，最低温度可达 -40℃，海拔高度不超过 4000m
The ambient air is not obviously polluted by dust, smoke, corrosive and/or flammable gases, vapors or salt spray.
Note1：Low temperature and high-altitude circuit breakers are available with mini-temperature -40℃ and altitude not exceeding 4000m.

产品设计 /Design of product

1. 操作机构 1.Operating mechanism
2. 底盘车 2.Chassis
3. 航空插头 3.Plug connector
5 3 4. 固封极柱 4.Pole
2 5. 梅花触头 5.Moving contact
6 6. 触臂 6.Contact arm
产品设计符合 GB 1984-2003《高压交流断路器》、 JB 3855-1996《3.6 ~ 40.5
4
1 kV 户内交流高压真空断路器》、 DL /T 403-2000《12~40.5 kV 高压真空断路器
订货技术条件》标准要求，并符合 IEC62271-100：2001 的相关要求。
Circuit breaker accord with GB 1984-2003《HV AC circuit breaker》、 JB 3855-
1996《3.6 ~ 40.5 kV Indoor AC HV vacuum circuit breaker》、 DL /T 403-2000
《12~40.5 kV HV vacuum circuit breaker technical specifications for order》
standard，accord with IEC62271-100：2001standard.

www.arevatd.com 14
